設備概述

全自動PCB板面清潔機適用于在錫膏印刷或黏膠涂覆之前在線清潔PCB焊盤表面的細小板屑、灰塵、纖維、毛發、皮膚碎屑、金屬微小顆粒等異物，確保PCB表面處于清潔狀態，提前消除虛焊，空焊，翹起，偏斜等焊接不良，從而減少隱患，提高產品品質。根據FRT生產線PCB清潔需求開發設計的專門設備。標準配備除靜電功能，完全消除靜電干擾。接觸式清潔方式，清潔率達99%以上，確保高效，穩定，持久的清潔效果。

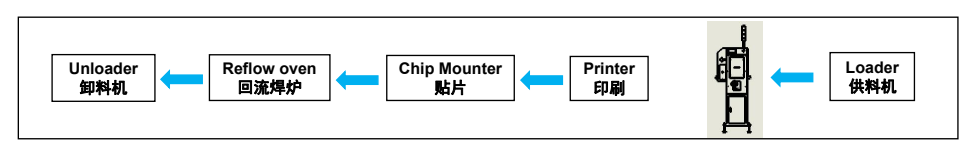

產線布置圖

4000PCB表面清洗機是一款全新理念的板面清潔系統，由兩個粘塵滾輪粘附PCB上面的灰塵，使用高壓離子風去板屑，纖維，毛發，粉末顆粒等雜物，再由粘塵滾輪與粘塵紙面對面接觸，收集滾輪上的污染物; 確保印刷前PCB表面處于清潔狀態，提前消除虛焊不良，提高產品品質。

產品結構和功能

主要結構組成:設備主要由機架、毛刷機構、粘塵輥輪機構、真空吸塵裝置、除靜電裝置、PCB板傳送機構、人機控制顯示屏和電控箱等組成

產品特色

采用觸摸屏控制界面，操作簡單易懂

軌道進料方向可以隨意切換，左→右或右→左

前端具有毛刷功能，去除碎屑、毛發等能力更強

PCB板進出處均附帶除靜電裝置，減少貼片過程中由靜電產生的貼片不良及靜電損害

具有計數功能和數控速度顯示功能

粘塵卷紙更換周期提醒功能

根據PCB板高清潔需求開發設計的防靜電清潔毛刷和真空吸塵裝置，確保高效，穩定的清潔效果。

技術規格參數

項目                  ZA-4000規格/參數                 備注

PCB尺寸         50x50~300x300 (LxW)mm     大型基板其它型號對應

PCB厚度             0.5~3.2mm                         0.4mm以下基板特殊對應

傳送高度             900±25 mm

清潔毛刷             1根

真空吸塵裝置        1套

粘塵輥輪                 前后兩根

粘塵紙                     一卷

軌道方向         左→右或右→左                             可選

軌道固定邊         前固定或后固定                         可選

軌道寬度調整         手動                             自動軌道寬度調整選配

除靜電裝置             內置                                 特殊除靜電裝置選配

氣源                     0.4-0.5MPa

電源                     AC220V,50HZ                         特殊電壓需指定

外形尺寸         890X600X1400

重量                         140KG
