設備概述

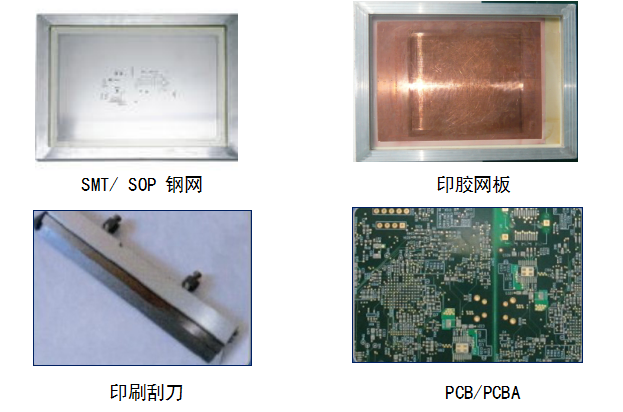

該多功能水基清洗機主要針對于電子行業SMT網板﹑刮刀﹑PCB﹑PCBA板等表面清洗，使用業界較先進的清洗工藝，達到100%的潔凈和對環境的保護。

機器由清洗系統、漂洗系統、干燥系統、過濾系統組成。機器以電力、壓縮空氣為能源,人工方式將網板（工件）放入清洗室內,設定好觸摸屏中的清洗、漂洗、干燥及其他相關參數后,按下啟動按鈕,網板會被自動的清洗、漂洗和干燥。當設定的清洗工藝流程結束后自動停止運行，并且復位，以便實現下次的工作流程。本機器非常方便作業人員清洗網板,大副提高生產效率和品質.屬于新型、高性能全自動清洗設備。設備使用水基型的液體清洗劑及DI水作漂洗，無任何安全隱患，并且對人員無傷害。

設備特點

專用于水基清洗液清洗網板、誤印板、PCB/PCBA等等工藝的高壓噴淋系統。

雙液體槽，配備加熱系統，實現清洗、漂洗和熱風烘干需求。

工藝流程：清洗-化學隔離- 漂洗（開環/閉環）- 干燥。

配制先進的全自動觸摸屏操作軟件，程序文件保存，使用及其簡單化。

系統計數功能,可自動累計清洗網板數量及循環過濾次數。

液體和泵浦壓力可通過面板壓力表顯示，及時反饋設備運行狀況。

清洗壓力可獨立調節，工藝窗口更寬,解決SMT鋼網在高壓清洗過程中張力問題。

電阻率監控漂洗液,保障潔凈度，電阻率可設置，滿足不同鋼網工藝需求。

整體不銹鋼機身堅固耐用，耐酸性、堿性等清洗液。

漂洗采用溢流形式，使懸浮物溢流排出，不會出現重復污染。

高壓風機+熱風烘干，干燥效果更快速徹底。

更低運行成本，每次清洗只需60-200ml液體,清洗結束采用直接回收管道及泵浦殘留余液，能減少50%液體消耗。

清洗工藝流程表

設備主要結構和功能描述

主要結構組成

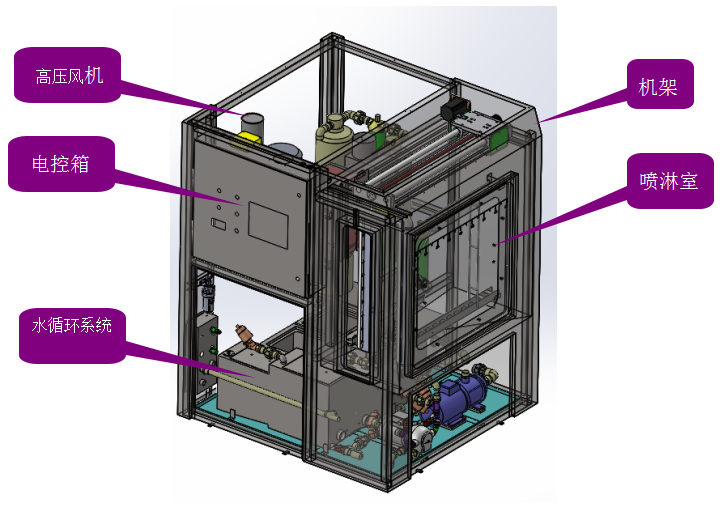

設備主要由機架，噴淋清洗系統，噴淋漂洗系統，內部移動機構，清洗液箱，漂洗液箱，電加熱風系統，水循環系統，噴淋室，高壓風切系統，電控箱組成。

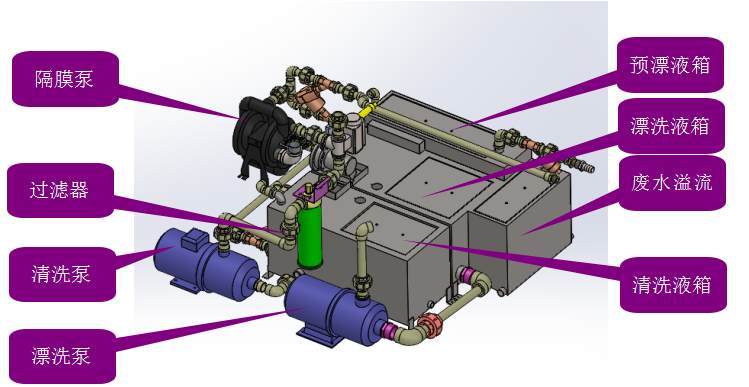

水循環系統及工作原理

雙泵雙管道，液體采用直接回流到液箱，漂洗水外循環溢流方式，（可選配高精密等離子過濾系統）。

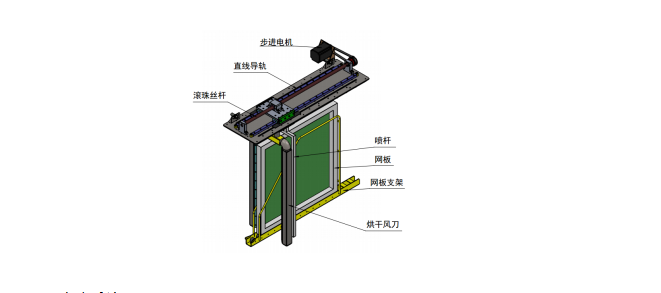

內部移動機構

a，該機構采用高精密直線導軌，滑塊，滾珠絲桿，通過步進電機驅動做動力左右往復運動，保證每次復位準確，壽命長，維護或更換方便,

b，運行噴桿往復左右移動噴淋，可選擇局部區域?qū)崿F(xiàn)有針對性的噴淋

清洗系統

清洗時網板固定，噴桿左右往返噴淋，所有清洗噴嘴高壓噴射清洗液，對工件全方位掃描式清洗，清洗后的清洗液直接回流到清洗液箱進行循環過濾并加熱。

清洗介質：水基清洗液

清洗液箱材質：SUS304

噴嘴材質：SUS304

水泵壓力：0.3-0.5MPa

水泵流量：4T/H

水泵揚程：45M

過濾精度：10um

漂洗系統

漂洗時網板固定，噴桿左右往返噴淋，所有漂洗噴嘴高壓噴射DI水，對工件全方位掃描式漂洗，漂洗后的DI水直接回流到漂洗液箱進行循環過濾并加熱。

漂洗介質：DI水

漂洗液箱材質：SUS304

噴嘴材質：SUS304

水泵壓力：0.2-0.5MPa

水泵流量：4T/H

水泵揚程：45M

過濾精度：10um

儲存液箱

儲存液箱用于噴淋后的液體回收儲存并進行過濾，儲存箱出口處設有兩個不銹鋼初級過濾網起保護清洗泵浦，后續再經10um過濾器

水循環裝置

清洗室為初級網過濾，液箱網二級過濾，不銹鋼單芯過濾器為三級過濾

液位傳感器

由于液體的揮發，工件反復循環清洗造成液體不斷的減少，其通過傳感器來探 測液體的儲存量的上，中，下的極限來報警控制，通知操作人員加液體之功能。

溫控裝置

液箱內的溫度控制是由溫控器通過熱電偶探測來設定理想的溫度。

加熱裝置

通過發熱管電加熱裝置可提高清洗效率。

烘干裝置

高壓風切是由高壓風機產生的告訴氣流，經過發熱管加熱，再通過風刀在洗后的工件上將其表面上的水珠迅速脫離，達到快速烘干工件的目的。

主要技術規格和參數

主要配件清單

技術服務

提供使用，操作說明書。

提供安全操作規程，設備維護守則，常見故障分析及排除方法等材料。

提出的技術問題，及時解答或提供解決方案或接到書面通知后48小時趕到現場。

整機保修壹年（易損件除外），終身維修。提供充足的零部件供應，價格從優。
